Qualcomm Snapdragon 680 4G ベンチマーク、テスト、および仕様
最終更新:
Qualcomm Snapdragon 680 4G は 8 コア プロセッサです。 8 スレッドを同時に処理でき、6 に基づいています。 Qualcomm Snapdragon シリーズの生成。 プロセッサは Q1/2022 に発表されました。 Qualcomm Snapdragon 680 4G は、Geekbench 5 ベンチマークで 1 つの CPU コアで 385 ポイント を獲得しました。 すべての CPU コアを使用した場合、結果は 1,550 ポイント です。
| 姓: | Qualcomm Snapdragon 680 4G |
|---|---|
| 家族: | Qualcomm Snapdragon (105) |
| CPUグループ: | Qualcomm Snapdragon 680 (2) |
| アーキテクチャ: | Kryo 265 |
| 技術: | 6 nm |
| セグメント: | Smartphone / Tablet |
| 世代: | 6 |
| 前任者: | -- |
| 後継: | Qualcomm Snapdragon 685 4G |
CPU コアとクロック周波数
Qualcomm Snapdragon 680 4G クロックの 8 CPU コア (2.40 GHz)。 CPU コアの数とプロセッサのクロック周波数は、全体的なパフォーマンスに大きく影響します。
| CPU コア / Threads: | 8 / 8 |
|---|---|
| コアアーキテクチャ: | hybrid (big.LITTLE) |
| A-Core: | 4x Kryo 265 Gold |
| B-Core: | 4x Kryo 265 Silver |
| ハイパースレッディング / SMT: | いいえ |
|---|---|
| オーバークロック可能: | いいえ |
| A-Core クロック周波数: | 2.40 GHz |
| B-Core クロック周波数: | 1.80 GHz |
NPU AI パフォーマンス
プロセッサーのAIユニットの性能値。ここでは分離された NPU のパフォーマンス が記載されていますが、全体的な AI パフォーマンス (NPU+CPU+iGPU) の方が高くなる可能性があります。人工知能 (AI) と機械学習 (ML) をサポートするプロセッサは、多くの計算、特に音声、画像、ビデオの処理を従来のプロセッサよりもはるかに高速に処理できます。
| AIハードウェア: | Qualcomm AI engine |
|---|---|
| AIの仕様: | Hexagon 686 @ 3.3 TOPS |
| NPU + CPU + iGPU: | -- |
内部グラフィック
Qualcomm Adreno 610 では、Qualcomm Snapdragon 680 4G にグラフィックスが統合されています。 これには -- SM プロセッサがあり、合計 128 のテクスチャ シェーダがあります。 iGPU はゲームを可能にするだけでなく、ビデオ再生などを大幅に高速化します。
| グラフィック: | Qualcomm Adreno 610 |
|---|---|
| グラフィック クロック周波数: | |
| GPU (ターボ): | ターボなし |
| ユニット: | -- |
| Shader: | 128 |
| Hardware Raytracing: | いいえ |
| リリース日: | Q2/2019 |
| 最大画面サイズ: | 0 |
|---|---|
| Generation: | 6 |
| Direct X: | 12.1 |
| 技術: | 11 nm |
| 最大メモリ容量: | 4 GB |
| Frame Generation: | いいえ |
ハードウェア コーデック サポート
グラフィックスを統合したプロセッサーは、ビデオをより高速かつ効率的に処理および再生できます。 これは、たとえばノートブックのバッテリー寿命にプラスの影響を与える可能性があります。
| h265 / HEVC (8 bit): | 復号化 |
|---|---|
| h265 / HEVC (10 bit): | 復号化 |
| h264: | 復号化/符号化 |
| VP8: | 復号化 |
| VP9: | 復号化 |
| AV1: | いいえ |
|---|---|
| AVC: | 復号化 |
| VC-1: | 復号化 |
| JPEG: | 復号化/符号化 |
RAM & PCIeQualcomm Snapdragon 680 4G は、最大 2 (Dual Channel) メモリ チャネルで最大 8 GB メモリをサポートします。 これにより、最大メモリ帯域幅は 34.1 GB/s になります。 |
|
| メモリ種別: | メモリ帯域幅: |
|---|---|
| LPDDR4X-4266 | 34.1 GB/s |
| 最大メモリ容量: | 8 GB |
| メモリ チャンネル: | 2 (Dual Channel) |
| ECC: | いいえ |
| PCIe: | |
| PCIe 帯域幅: | -- |
熱管理TDP では、プロセッサのメーカーがプロセッサに必要な冷却ソリューションを指定します。 Qualcomm Snapdragon 680 4G の TDP は です。 |
|
|---|---|
| TDP (PL1 / PBP): | |
| TDP (PL2): | -- |
| TDP up: | -- |
| TDP down: | -- |
| Tjunction max.: | -- |
技術データ
Qualcomm Snapdragon 680 4G には 0.00 MB という大きなキャッシュがあります。 プロセッサは 6 nm で製造されています。 最新の生産では、プロセッサーの効率が向上しています。
| 技術: | 6 nm |
|---|---|
| チップ設計: | チップレット |
| ソケット: | -- |
| L2-Cache: | -- |
| L3-Cache: | -- |
| AES-NI: | いいえ |
| オペレーティングシステム: | Android |
| 仮想化: | なし |
|---|---|
| 指図書 (ISA): | Armv8-A (64 bit) |
| ISA拡張機能: | -- |
| リリース日: | Q1/2022 |
| 発売価格: | 200 $ |
| 部品番号: | SM6225 |
| ドキュメント: | テクニカルデータシート |
8C 8T @ 2.40 GHz
この CPU を Amazon で購入しましょう！
このプロセッサを評価する
ベンチマーク
Qualcomm Snapdragon 680 4Gのベンチマーク結果は、私たちによって注意深くチェックされています。 私たちは、私たちが作成した、または訪問者によって提出され、チームメンバーによってチェックされたベンチマーク結果のみを公開します。 すべての結果は、ベンチマークガイドライン に基づいて作成されています。

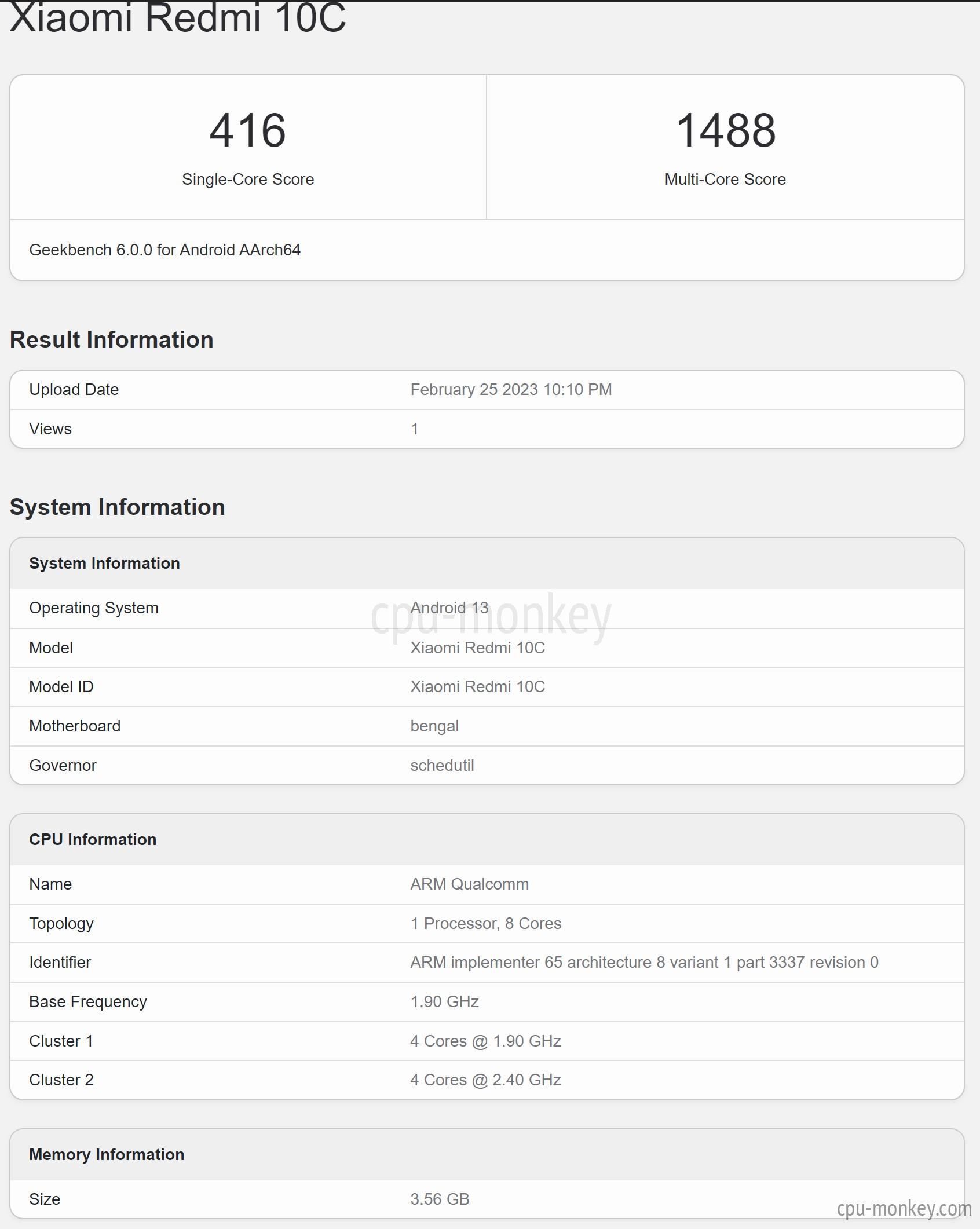

スクリーンショット:
スクリーンショット:
Geekbench 6 Single-Core
Geekbench 6 は、最新のコンピューター、ノートブック、 スマートフォンの部分負荷ベンチマークです。シングルコア テストでは、最速の CPU コアのみが測定されます。テスト実行では、実際のパフォーマンスをシミュレートします。
|
Samsung Exynos 8895
8C 8T @ 2.30 GHz |
||
|
|
Samsung Exynos 9810
8C 8T @ 2.90 GHz |
||
|
UNISOC T700
8C 8T @ 1.80 GHz |
||
|
Qualcomm Snapdragon 680 4G
8C 8T @ 2.40 GHz |
||
|
|
Qualcomm Snapdragon 835
8C 8T @ 2.45 GHz |
||
|
Apple A8
2C 2T @ 1.50 GHz |
||
|
|
Samsung Exynos 8890
8C 8T @ 2.60 GHz |
||
Geekbench 6 Multi-Core
実用的な Geekbench 6 マルチコア ベンチマークは、部分負荷下でのシステムのパフォーマンスをテストします。プロセッサーの最大エネルギー消費量はまだ使い果たされていません。
|
|
Qualcomm Snapdragon 678
8C 8T @ 2.20 GHz |
||
|
|
Qualcomm Snapdragon 835
8C 8T @ 2.45 GHz |
||
|
|
Samsung Exynos 9810
8C 8T @ 2.90 GHz |
||
|
|
Qualcomm Snapdragon 680 4G
8C 8T @ 2.40 GHz |
||
|
MediaTek Dimensity 720
8C 8T @ 2.00 GHz |
||
|
|
Qualcomm Snapdragon 712
8C 8T @ 2.30 GHz |
||
|
HiSilicon Kirin 960
8C 8T @ 2.40 GHz |
||
Geekbench 5, 64bit Single-Core
Geekbench 5ベンチマークはプロセッサの性能を測定するものであり、それには RAM も含まれます。より高速なメモリの場合、結果が大幅に改善されます。シングルコア試験では CPU コアが一つのみ使用され、コアの数やハイパースレッディングが結果に影響することはありません。
|
|
Qualcomm Snapdragon 710
8C 8T @ 2.20 GHz |
||
|
|
Qualcomm Snapdragon 712
8C 8T @ 2.30 GHz |
||
|
|
Apple A8X
3C 3T @ 1.50 GHz |
||
|
|
Qualcomm Snapdragon 680 4G
8C 8T @ 2.40 GHz |
||
|
|
UNISOC T618
8C 8T @ 2.00 GHz |
||
|
|
Qualcomm Snapdragon 835
8C 8T @ 2.45 GHz |
||
|
|
HiSilicon Kirin 960
8C 8T @ 2.40 GHz |
||
Geekbench 5, 64bit Multi-Core
Geekbench 5ベンチマークはプロセッサの性能を測定するものであり、それには RAM も含まれます。より高速なメモリの場合、結果が大幅に改善されます。マルチコア試験は全ての CPU コアを含み、ハイパースレッディングから多くの恩恵を受けます。
|
|
MediaTek Dimensity 720
8C 8T @ 2.00 GHz |
||
|
|
Qualcomm Snapdragon 7c
8C 8T @ 2.40 GHz |
||
|
|
Qualcomm Snapdragon 678
8C 8T @ 2.20 GHz |
||
|
|
Qualcomm Snapdragon 680 4G
8C 8T @ 2.40 GHz |
||
|
|
Qualcomm Snapdragon 710
8C 8T @ 2.20 GHz |
||
|
|
HiSilicon Kirin 960
8C 8T @ 2.40 GHz |
||
|
MediaTek Helio P90
8C 8T @ 2.20 GHz |
||
iGPU-FP32パフォーマンス（単精度GFLOPS）
GFLOPSの単純な精度（32ビット）でのプロセッサーの内部グラフィックスユニットの理論上の計算パフォーマンス。 GFLOPSは、iGPUが1秒間に実行できる浮動小数点演算の数を示します。
|
|
MediaTek Dimensity 6020
ARM Mali-G57 MP2 @ 1.10 GHz |
||
|
|
MediaTek Dimensity 6080
ARM Mali-G57 MP2 @ 1.10 GHz |
||
|
|
MediaTek Helio G99
ARM Mali-G57 MP2 @ 1.07 GHz |
||
|
|
Qualcomm Snapdragon 680 4G
Qualcomm Adreno 610 @ 0.00 GHz |
||
|
|
Qualcomm Snapdragon 460
Qualcomm Adreno 610 @ 0.00 GHz |
||
|
|
Qualcomm Snapdragon 662
Qualcomm Adreno 610 @ 0.00 GHz |
||
|
|
Qualcomm Snapdragon 665
Qualcomm Adreno 610 @ 0.00 GHz |
||
AnTuTu 9 Benchmark
AnTuTu 9ベンチマークは、スマートフォンのパフォーマンスの測定に非常に適しています。 AnTuTu 9は3Dグラフィックスに非常に重く、「メタル」グラフィックスインターフェイスも使用できるようになりました。 AnTuTuでは、ブラウザとアプリの使用状況をシミュレートすることで、メモリとUX（ユーザーエクスペリエンス）もテストされます。 AnTuTuバージョン9は、AndroidまたはiOSで実行されている任意のARMCPUを比較できます。 異なるオペレーティングシステムでベンチマークを行った場合、デバイスを直接比較できない場合があります。
AnTuTu 9ベンチマークでは、プロセッサのシングルコアパフォーマンスはわずかに重み付けされています。 評価は、プロセッサのマルチコアパフォーマンス、作業メモリの速度、および内部グラフィックスのパフォーマンスで構成されます。
AnTuTu 9ベンチマークでは、プロセッサのシングルコアパフォーマンスはわずかに重み付けされています。 評価は、プロセッサのマルチコアパフォーマンス、作業メモリの速度、および内部グラフィックスのパフォーマンスで構成されます。
|
|
Qualcomm Snapdragon 730G
8C 8T @ 2.20 GHz |
||
|
|
Qualcomm Snapdragon 685 4G
8C 8T @ 2.80 GHz |
||
|
|
MediaTek Helio P95
8C 8T @ 2.20 GHz |
||
|
|
Qualcomm Snapdragon 680 4G
8C 8T @ 2.40 GHz |
||
|
|
Qualcomm Snapdragon 712
8C 8T @ 2.30 GHz |
||
|
|
MediaTek Helio P90
8C 8T @ 2.20 GHz |
||
|
|
MediaTek Helio G80
8C 8T @ 2.00 GHz |
||
PassMark CPU Markの期待される結果
弊社ではここで掲載されている全てのプロセッサを試験してはいません。結果の一部には定式により独自に算出されたものもあり、PassMark 社により提供されている CPU マークの結果とは異なる場合もあり、PassMark Software Pty Ltd に依存するものではありません。PassMark CPUマークは、プロセッサの速度を測定するための素数を生成するものです。ここでは、全ての CPU コアおよびハイパースレッディングが使用されます。
|
|
MediaTek Helio P90
8C 8T @ 2.20 GHz |
||
|
|
Qualcomm Snapdragon 675
8C 8T @ 2.00 GHz |
||
|
|
Qualcomm Snapdragon 665
8C 8T @ 2.00 GHz |
||
|
|
Qualcomm Snapdragon 680 4G
8C 8T @ 2.40 GHz |
||
|
|
MediaTek Helio P95
8C 8T @ 2.20 GHz |
||
|
|
MediaTek Helio G88
8C 8T @ 2.00 GHz |
||
|
|
Samsung Exynos 850
8C 8T @ 2.00 GHz |
||
人工知能 (AI) と機械学習 (ML) のパフォーマンス
プロセッサーのAIユニットの性能値。ここでは分離された NPU のパフォーマンス が記載されていますが、全体的な AI パフォーマンス (NPU+CPU+iGPU) の方が高くなる可能性があります。
人工知能 (AI) と機械学習 (ML) をサポートするプロセッサーは、多くの計算、特に音声、画像、ビデオの処理を従来のプロセッサーよりもはるかに高速に処理できます。 ML のアルゴリズムは、ソフトウェア経由で収集したデータが増えるほどパフォーマンスが向上します。 ML タスクは、従来のプロセッサよりも最大 10,000 倍高速に処理できます。パフォーマンスは、1 秒あたりの算術演算数 (兆) (TOPS) で表されます。
人工知能 (AI) と機械学習 (ML) をサポートするプロセッサーは、多くの計算、特に音声、画像、ビデオの処理を従来のプロセッサーよりもはるかに高速に処理できます。 ML のアルゴリズムは、ソフトウェア経由で収集したデータが増えるほどパフォーマンスが向上します。 ML タスクは、従来のプロセッサよりも最大 10,000 倍高速に処理できます。パフォーマンスは、1 秒あたりの算術演算数 (兆) (TOPS) で表されます。
|
|
Qualcomm Snapdragon 730
8C 8T @ 2.20 GHz |
||
|
|
Qualcomm Snapdragon 730G
8C 8T @ 2.20 GHz |
||
|
|
Qualcomm Snapdragon 732G
8C 8T @ 2.30 GHz |
||
|
|
Qualcomm Snapdragon 680 4G
8C 8T @ 2.40 GHz |
||
|
|
Qualcomm Snapdragon 480 5G
8C 8T @ 2.00 GHz |
||
|
|
Qualcomm Snapdragon 678
8C 8T @ 2.20 GHz |
||
|
|
Qualcomm Snapdragon 712
8C 8T @ 2.30 GHz |
||
ベンチマーク
Geekbench 6 (SC)
1,885 エントリ
1,885 エントリ
Geekbench 6 (MC)
1,819 エントリ
1,819 エントリ
Geekbench 5 (SC)
2,510 エントリ
2,510 エントリ
Geekbench 5 (MC)
2,477 エントリ
2,477 エントリ
FP32 SP (iGPU)
2,155 エントリ
2,155 エントリ
AnTuTu 9 Benchmark
90 エントリ
90 エントリ
PassMark CPU-Mark
2,457 エントリ
2,457 エントリ
AI パフォーマンス (NPU)
182 エントリ
182 エントリ
プロセッサの説明
Qualcomm Snapdragon 680 4G は、6 ナノメートルの構造幅で製造されたプロセッサで、2022 年の第 1 四半期に発売されました。 これは、スマートフォンやタブレットでほぼ独占的に使用されているモバイルプロセッサです。 Kryo 265 アーキテクチャに基づいており、Android オペレーティング システムでのみ動作できます。Qualcomm Snapdragon 680 4G は、ハイブリッド big.LITTLE コア アーキテクチャに配置された 8 つのプロセッサ コアで構成されています。 8 つのコアのうち 4 つは最大 2.40 ギガヘルツでクロックする Kryo 265 Gold パフォーマンス コアで、他の 4 つのコアは最大 1.80 ギガヘルツでクロックする Kryo 265 Silver 効率コアです。 このプロセッサではハイパースレッディングがサポートされておらず、Qualcomm Snapdragon 680 4G をオーバークロックすることもできません。
自社開発の Qualcomm Adreno 610 は、Qualcomm Snapdragon 680 4G の内部グラフィックス ユニットとして統合されています。 残念ながら、このグラフィックス ユニットに実行ユニットがいくつあるのかは不明ですが、少なくとも 128 個のシェーダ ユニットがあることを確認できました。 残念ながら、クロック周波数も不明です。これは単にクアルコムがグラフィックス ユニットに関する情報を非常に経済的に提供しているためです。 私たちがまだ知っていることは、Qualcomm Adreno 610 が 2019 年の第 2 四半期に初めて搭載され、11 ナノメートルの構造幅で製造されたということです。 グラフィックス ユニットは、システムに内蔵されている RAM をグラフィックス メモリとして最大 4 GB 使用できます。
Qualcomm Snapdragon 680 4G 自体は 2 つのメモリ チャネルを備えており、最大 8 ギガバイトの RAM を搭載できます。 このプロセッサは LPDDR4X-4266 メモリをサポートしており、最大 34.1 GB/秒のメモリ帯域幅を実現できます。
