AMD Ryzen 7 6800HS

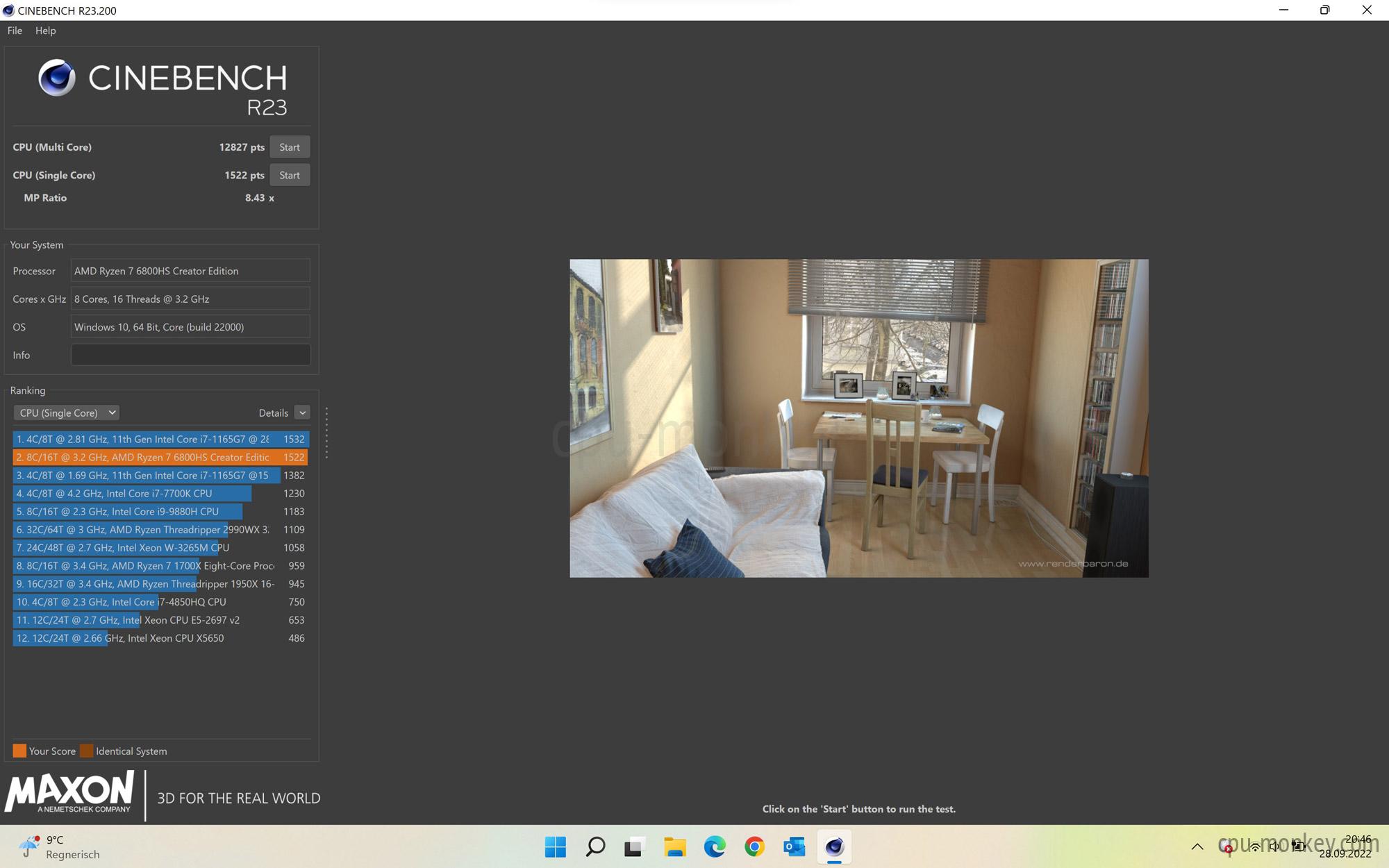

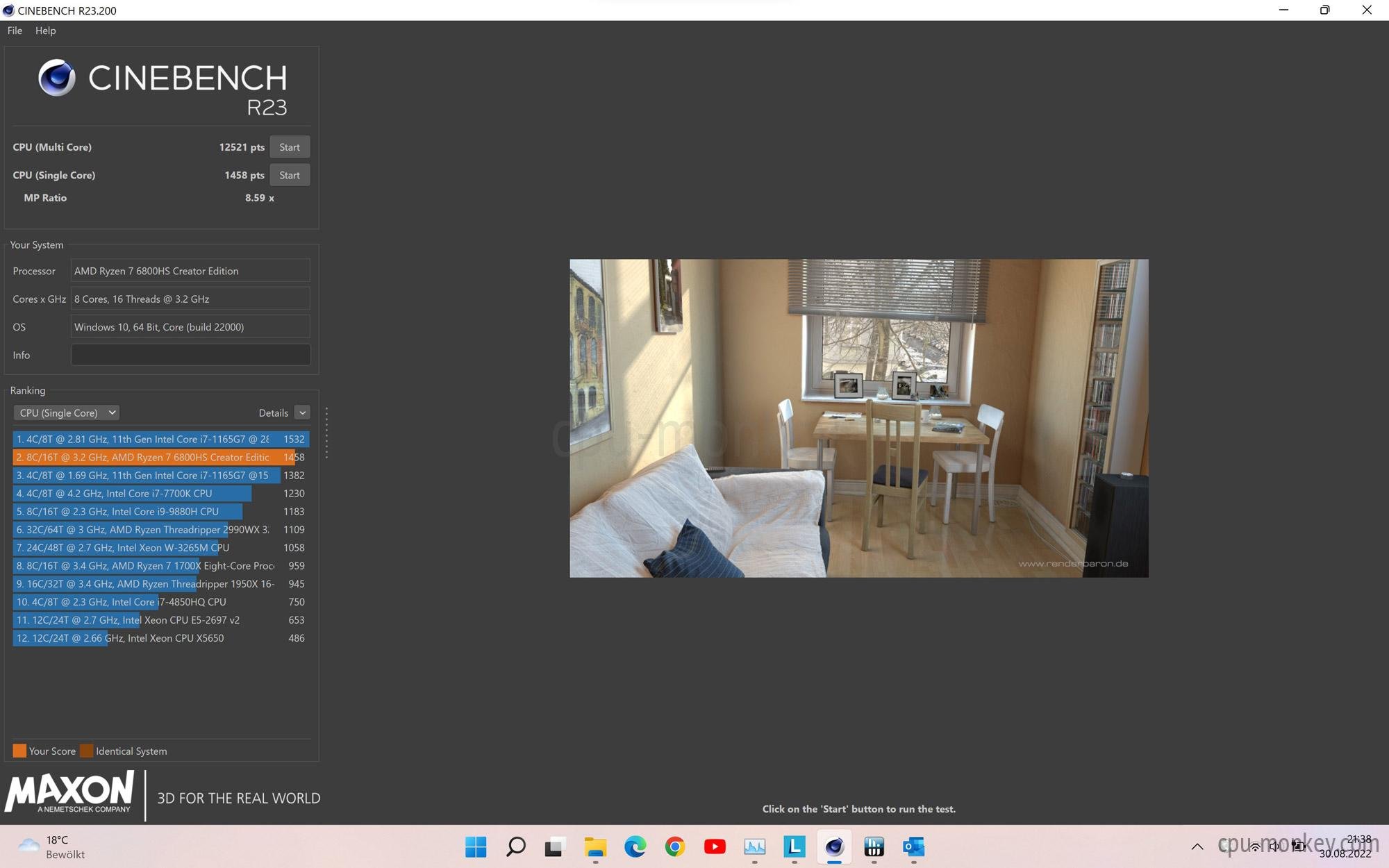

ベンチマークと仕様

AMD Ryzen 7 6800HS は、AMD の Ryzen 7 シリーズの第 5 世代プロセッサであり、モバイル セグメントに割り当てられています。このプロセッサは 2022 年の第 1 四半期に発売され、「レンブラント」というコードネームの Zen 3+ アーキテクチャに基づいています。 6 ナノメートル プロセスを使用して製造され、FP/ソケットを備えたすべてのメインボードに取り付けることができます。

プロセッサは 8 コアの標準アーキテクチャに依存し、ハイパースレッディング テクノロジをサポートします。つまり、必要に応じて最大 16 のコンピューティング スレッドを利用できます。プロセッサ コアのベース クロック周波数は 3.20 ギガヘルツで、最大ターボ クロックは 4.70 ギガヘルツ (個々の負荷の場合) または 3.60 ギガヘルツ (8 コアすべての負荷の場合) です。 AMD Ryzen 7 6800HS はモバイル プロセッサであるため、オーバークロックできません。

ただし、グラフィックスユニットが内蔵されており、AMD Radeon RX 680M が AMD Ryzen 7 6800HS で使用されています。この iGPU のクロックは 2.00 ギガヘルツで、ターボ モードではクロック速度を最大 2.40 ギガヘルツまで上げることができます。合計 768 個のシェーダーを持つ 12 個の実行ユニットを備えているため、最大 3686 GigaFLOPS の FP32 コンピューティング パワーを実現します。これは、たとえば Apple M2 プロセッサのグラフィック ユニットよりもグラフィックが高速であることを意味します。これも 6 ナノメートル プロセスを使用して製造されており、2022 年の第 1 四半期に初めて使用されました。グラフィックスは、ハードウェアですべてのビデオ コーデックをデコードできるようになりました (詳細については、上記の表を参照してください)。コーデック AV1 と VC-1 のみは、エンコードでまだサポートされていません。

AMD Ryzen 7 6800HS には 4 つのメモリ チャネルがあり、最大 64 ギガバイトの DDR5-4800 または LPDDR5 6400 RAM を接続できます。ここでの最大帯域幅は 76.8 GB/s で、プロセッサは自動エラー訂正機能付きのワーキング メモリ (ECC ワーキング メモリ) をサポートしていません。

• 効率的なZen 3+アーキテクチャ
• 強力な内蔵Radeon 680Mグラフィックス
• 堅牢なマルチコア性能
